Обвязочная машина с верхним вращением и прокалыванием обвязочного стержня — это автоматизированное обвязочное устройство, специально разработанное для кирпичей/блоков. Она巧妙 сочетает в себе технологии верхнего вращения и прокалывания обвязочного стержня для эффективной и надежной обвязки кирпичных штабелей. Головка машины (обвязочный механизм) может перемещаться вверх и вниз вдоль вертикальной направляющей, гибко адаптируясь к различной высоте штабеля. Одновременно стержневой механизм, называемый «мечом», точно проходит через пространство в нижней части поддона с одной стороны машины, работая совместно с головкой машины для завершения обмотки, создавая перекрестный узор обвязки кирпичного штабеля.

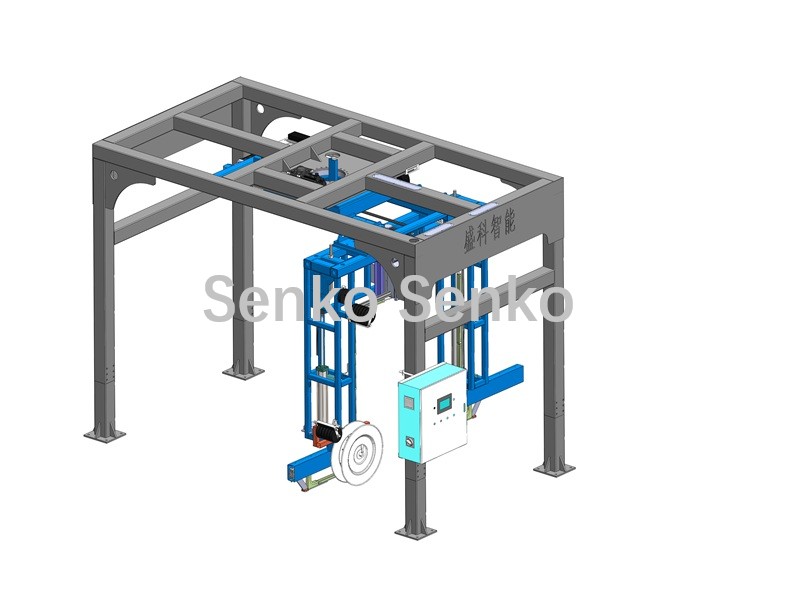

Верхняя роторная упаковочная машина (модель: DBJ1200U))
ПЛК обеспечивает основное управление, а в сочетании с датчиками, такими как фотоэлектрические переключатели, он может автоматически определять положение упаковок и оптимизировать параметры обвязки для достижения высокоточной обвязки. Он обеспечивает высокую скорость обвязки и может создавать усилие зажима до 300 кН, гарантируя устойчивость кирпичных штабелей во время транспортировки. Его модульная конструкция с металлической арочной рамой также отличается прочностью и долговечностью. Эта обвязочная машина идеально подходит для современных линий по производству кирпича, эффективно обрабатывая заключительную обвязку газобетонных блоков и других строительных блоков. Благодаря автоматизированной обвязке оборудование может работать непрерывно в течение длительного времени, значительно экономя трудозатраты, повышая эффективность производственной линии и снижая процент поломок кирпича в процессе обвязки. Это идеальный выбор для компаний, занимающихся строительными материалами, для интеллектуальной модернизации.

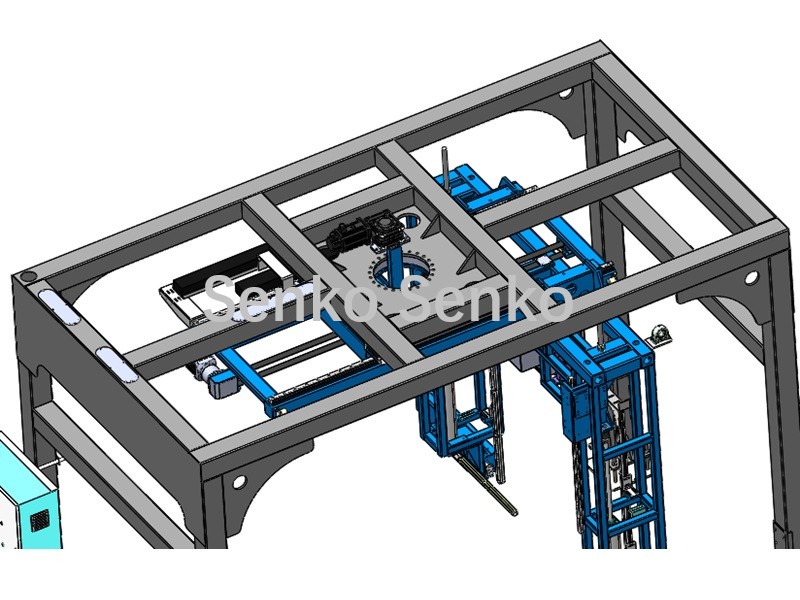

Вращающийся механизм
При неподвижной стопке кирпичей/блоков упаковочная головка и прорезь для стропы на раме перемещаются вперед и назад, горизонтально связывая предметы ПЭТ-лентой. Затем упаковочная головка и прорезь для стропы поворачиваются на 90°, вертикально связывая предметы ПЭТ-лентой.

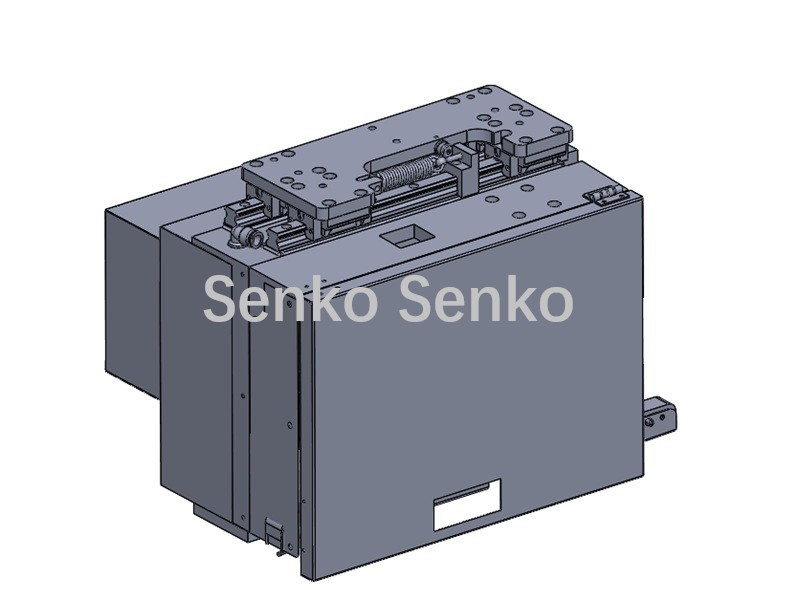

Головка плавления с использованием тепла трения
Данное устройство объединяет сервоприводную подачу ленты, натяжение, резку ленты и высокоскоростное вращательное склеивание трением. Оно может обеспечивать усилие обвязки до 300 кН и перемещаться вверх и вниз для адаптации к различной высоте штабелирования.

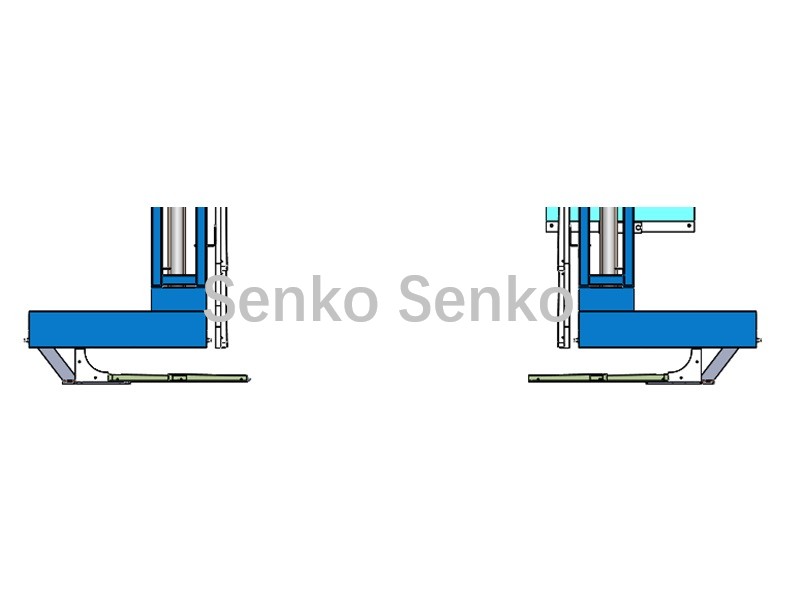

Механизм стропы
Выдвижной строп проходит через нижнюю часть поддона и, работая совместно с головкой, образует замкнутый контур для связывания грузов.

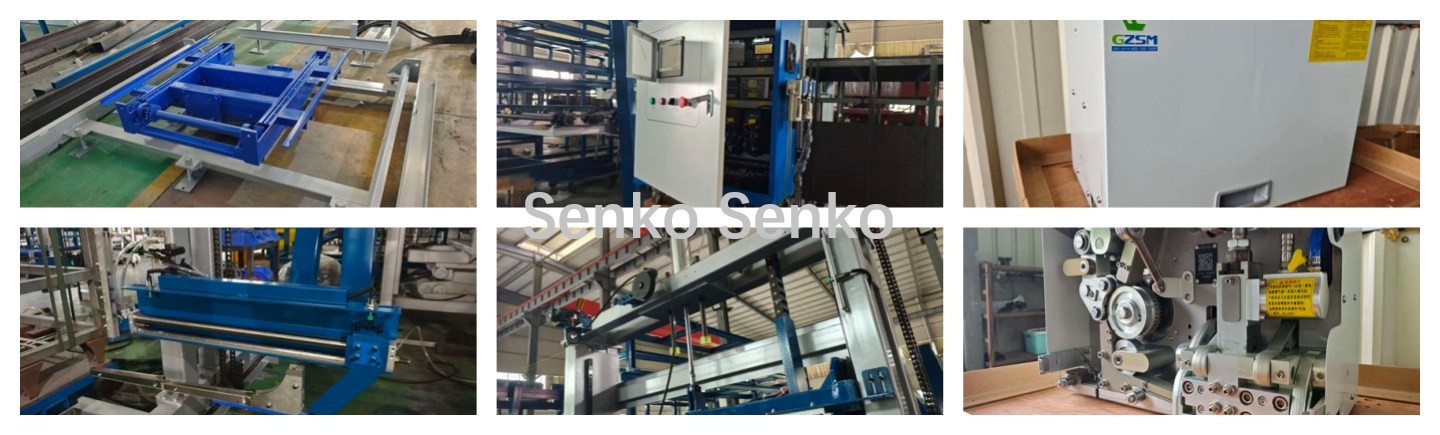

Отображение структуры:
Информация о параметрах:
| Элемент | DBJ1200U |
| Размер оборудования | 2600×4200×3250 мм |
| Источник питания | Трехфазный 380 В/50-60 Гц |
| Власть | 6 кВт |
| Общий вес | 2T |
| Максимальная сила затяжки | 3500 Н (регулируемая) |
| Скорость крепления | 2-4,2 м/с (регулируемая скорость) |
| Цикл связывания | 180 секунд/стек |
| Размер переплета | 1200×1200 мм (возможно изготовление на заказ) |
| Высота переплета | 900-1400 мм (возможно изменение размера) |
| Материал для обвязочных ремней | ПЭТ-лента машинного качества |
| Технические характеристики обвязочного ремня | Ширина (15 мм) × Толщина (0,8 мм) |
| Мощность двигателя с верхним вращающимся диском | 2,0 кВт |
| Шагающий планетарный редуктор | 1,0 кВт |
| Оплата | Банковский перевод или аккредитив по предъявлению |
| Происхождение продукта | Цюаньчжоу, Фуцзянь, Китай |
| Порт отправки | Сямэнь |
| Время выполнения | 15 дней |

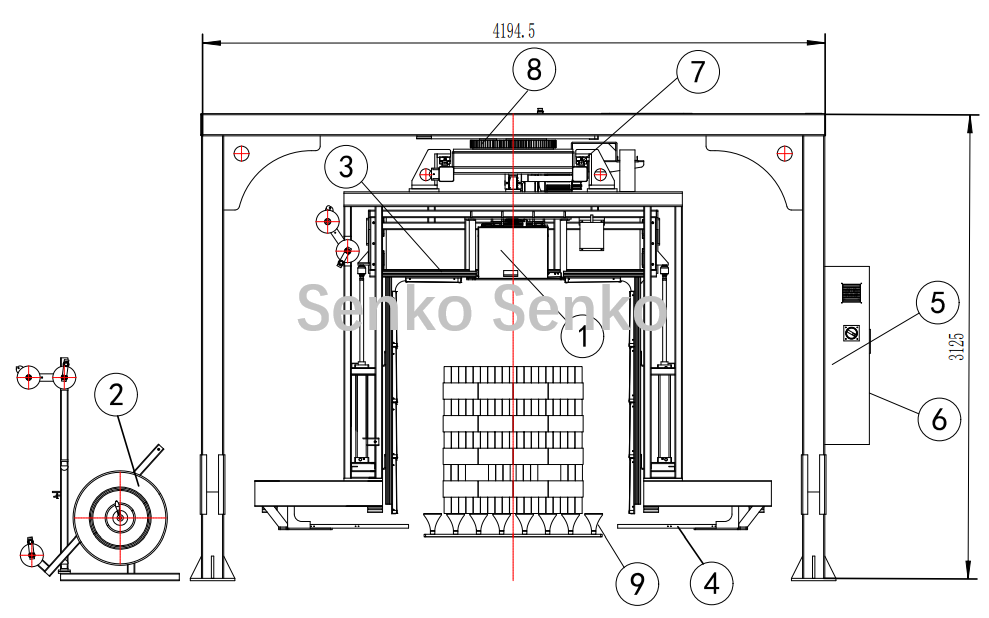

Планировка проекта
| 1. Головка плавления с использованием тепла трения | 2,Sпоездки Releaser | 3. Канавка для стропы |
| 4. Механизм стропы | 5, шкаф управления E | 6. Кнопка управления |
| 7. Направляющая рельса для перемещения | 8. Опора для вращающегося поворотного стола | 9. Поднос для переноски |
Преимущества продукта:
1. Цифровая интеллектуальная обвязочная головка, исключающая смещение или обрыв обвязочного материала, усилие натяжения может произвольно регулироваться с помощью ЧПУ;
2. Сервоуправление, сенсорный экран, простое и быстрое управление;
3. Заменяет двух человек при ручной обвязке и упаковке, механизированная операция;
4. Пневматическое фрикционное соединение, стабильное и простое в обслуживании.
Изделия, отвержденные в несколько слоев:
