Нижняя роторная упаковочная/зачистная машина

Нижняя роторная упаковочная машина (модель: DBJ1200D))

Благодаря точной координации этих двух действий упаковочные ленты прочно обвязывают всю стопку кирпичей на поддоне сверху вниз и слева направо, образуя устойчивую конструкцию в форме колодца, удобную для транспортировки и хранения. ПЛК, наряду с датчиками, такими как фотоэлектрические датчики, обеспечивает автоматическое обнаружение и точную обвязку. Скорость упаковки высокая, с силой обвязки до 300 кН и более, что гарантирует устойчивость стопки кирпичей во время транспортировки. Основная конструкция, как правило, изготавливается из прочных материалов, таких как металл, что обеспечивает устойчивость оборудования при высоких нагрузках и в условиях непрерывной эксплуатации.
Размеры рамы оборудования и высота стола могут быть изменены в соответствии с различными размерами поддонов и типом продукции. Этот пакетировочный пресс идеально подходит для современных линий по производству блочного кирпича, эффективно выполняя окончательную упаковку газобетонных блоков, цементных блоков, тротуарной плитки и других изделий. Благодаря автоматической обвязке оборудование может работать непрерывно в течение длительного времени, что значительно снижает трудозатраты, повышает эффективность производственной линии и снижает риск поломки кирпича при транспортировке.

Принцип работы:

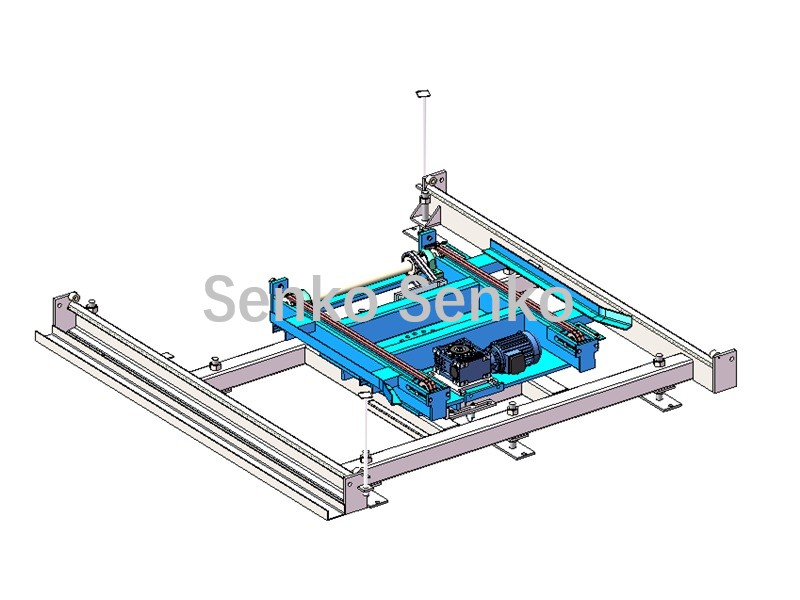

Вращающийся механизм

Упаковочная головка и паз для строп на поперечной раме скользят вперёд и назад, многократно обвязывая и упаковывая стопку кирпичей ПЭТ-пластиковой лентой. Затем нижний поворотный механизм поворачивает стопку кирпичей/блоков на 90°, а упаковочная головка и паз для строп на поперечной раме продолжают скользить вперёд и назад, многократно обвязывая и упаковывая повёрнутую стопку кирпичей/блоков.

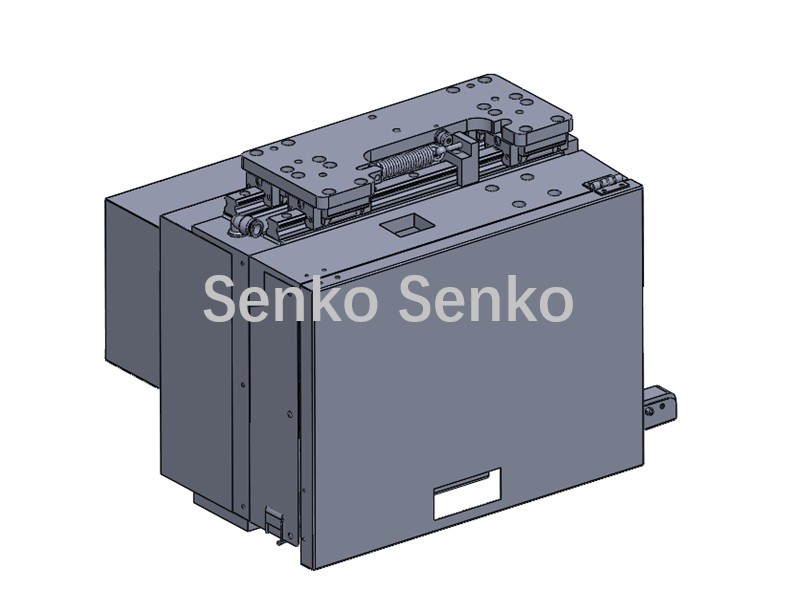

Плавильная головка с нагревом трением

Эта машина сочетает в себе сервопривод подачи, натяжения, обрезки ленты и высокоскоростную вращающуюся фрикционную склейку, обеспечивая силу обвязки пластиковой ленты до 300 кН. Она также может перемещаться вверх и вниз для адаптации к разной высоте штабелирования.

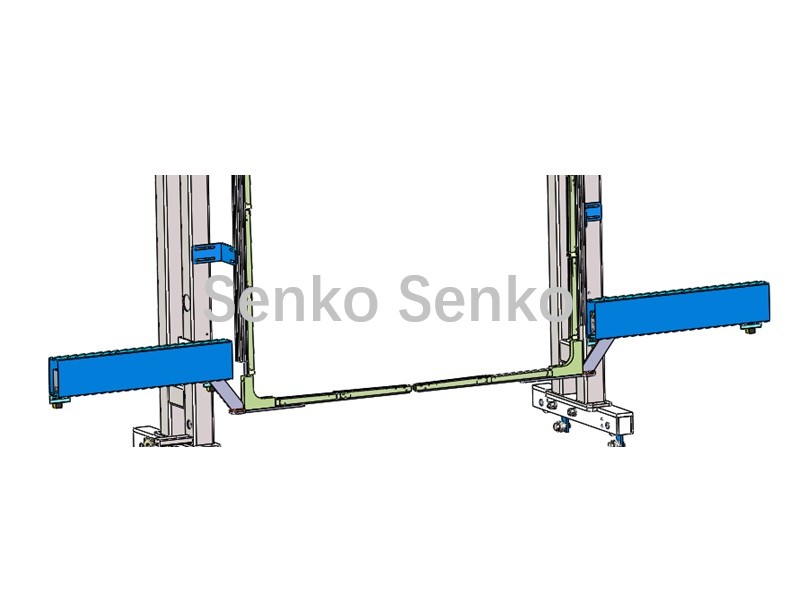

Механизм стропа

Через дно поддона проходит выдвижной строп, который совместно с головкой машины образует замкнутый контур обвязки.

Отображение структуры:




Информация о параметрах:

Элемент	DBJ1200D
Размер оборудования	3500×2300×3750 мм
Источник питания	Трехфазный 380 В/50-60 Гц
Власть	6,25 кВт
Общий вес	2T
Максимальная сила затяжки	3500 Н (регулируемая)
Скорость обвязки	2-4,2 м/с (регулируемая)
Цикл связывания	180 секунд/стек
Размер переплета	1200×1200 мм (настраиваемый)
Высота переплета	900–1400 мм (настраивается)
Материал обвязочного ремня	ПЭТ-лента машинного качества
Технические характеристики обвязочного ремня	Ширина (15 мм) × Толщина (0,8 мм)
Мощность двигателя вращающегося диска	0,75 кВт
Мощность двигателя	2.0 кВт
Оплата	T/T или аккредитив по предъявлении
Происхождение продукта	Цюаньчжоу, Фуцзянь, Китай
Порт отправки	Сямэнь
Время выполнения	15 дней

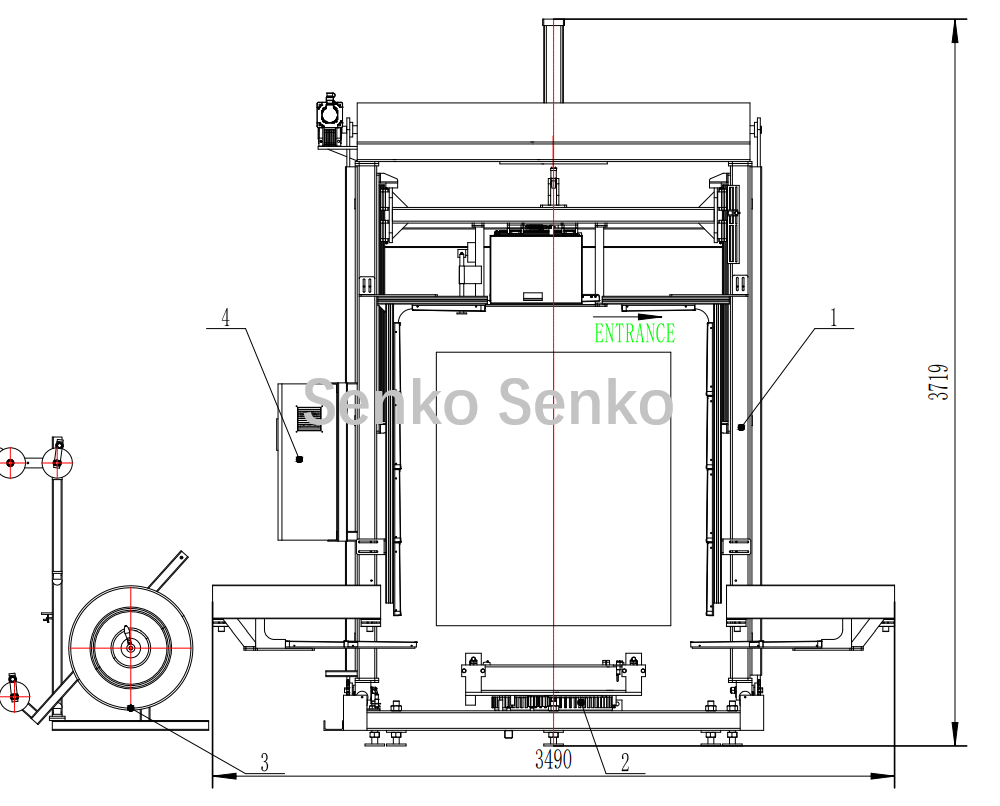

Макет проекта

1,Плавильная головка с нагревом трением

2. Конвейерный поворотный стол

3. Сниматель полосок

4. Шкаф электронного управления



Преимущества продукта:

1. Цифровая интеллектуальная обвязочная головка, отсутствие выбора или обрыва ленты, сила натяжения может регулироваться произвольно с помощью ЧПУ;

2. Сервоуправление, сенсорный экран, простое и быстрое управление;

3. Заменяет двух человек при ручной обвязке и упаковке, механизированная операция;

4. Пневматическое фрикционное склеивание, стабильное и простое в обслуживании.

Уложенные в стопку отвержденные продукты:
