Интеллектуальный штабелер для кирпича и блоков — это интеллектуальное оборудование для штабелирования кирпича, разработанное с использованием запатентованной технологии с зарезервированными зазорами для укладки. Эта система штабелирования кирпича/блока решает проблемы ручного штабелирования, высокой трудоемкости, низкой производительности и недостаточной механизации загрузки и выгрузки готовой продукции, характерные для существующих простых линий по производству блоков. Это новейшая разработанная система быстрого штабелирования. Как правило, эта система размещается отдельно рядом с камерой твердения продукции. Для хорошо затвердевших изделий штабелирование может производиться на месте или подключаться к линии по производству блоков для обеспечения штабелирования в режиме реального времени.
Полноприводный штабелер для кирпичей/блоков (модель: MDJ-Z1200C)
Вся машина состоит из поддона с элеватором для затвердевшего кирпича/блоков, основного штабелирующего устройства, толкателя/опрокидывателя поддонов, паллетизатора и т. д., что позволяет создавать бездонные поддоны для штабелирования кирпича. Вся машина приводится в движение серводвигателями и пневматической системой, а электропривод осуществляется с помощью частотно-регулируемого привода, что обеспечивает интеллектуальные, стабильные, скоростные характеристики, низкое энергопотребление и компактные размеры. Данная производственная линия обладает высокой степенью автоматизации, а весь процесс контролируется компьютерным пультом управления, что не только снижает трудозатраты, но и повышает эффективность и производительность.

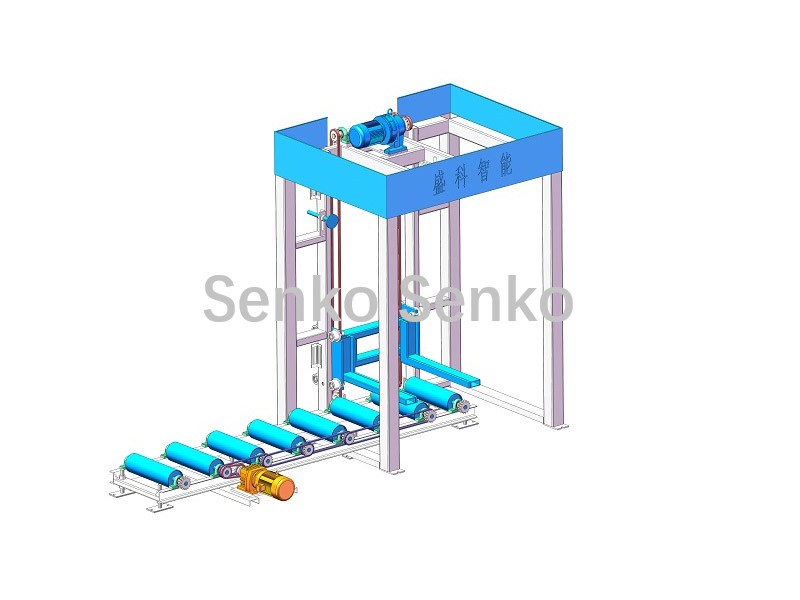

Подъемное устройство для поддонов, загруженных кирпичами/блоками:
Кирпичные поддоны, доставляемые погрузчиком, каждый из которых загружен затвердевшими кирпичами/блоками, транспортируются в зону ожидания подъема поддонов. Подъемная машина последовательно захватывает кирпичные поддоны слой за слоем, спереди и сзади, сверху и снизу, и отправляет их на конвейер перед разделением кирпичей/блоков на поддоны.

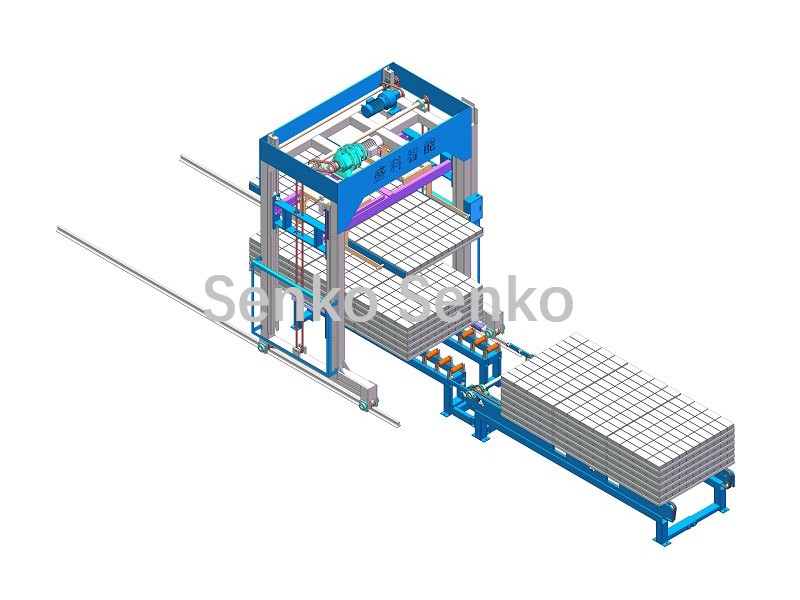

Основная штабелирующая машина (двойная функция):
Функция первая: Шагающий зажим использует ту же направляющую, что и толкатель. Шагающий зажим может перемещаться непосредственно к точке разделения кирпичей/блоков и поддона. После того, как подъемное устройство зажимной головки с помощью подъемного цилиндра опускается и зажимает кирпичи/блоки, шагающий зажим перемещается над поворотным столом для укладки их в поддон слой за слоем.
Функция вторая: Толкатель сталкивает кирпичи/блоки с поддона на сортировочную ленту. Сортировочная лента с помощью серводвигателя приводит в движение ролики, вращающие ленточную передачу, обеспечивая правильное позиционирование кирпичей. Затем шагающий зажим перемещается в заданное положение над сортировочной лентой. После того, как подъемное устройство зажимной головки с помощью подъемного цилиндра опускается и зажимает кирпичи, оно слегка приподнимается, и шагающий зажим перемещается над поворотным столом для укладки кирпичей в поддон слой за слоем. После формирования поддона он опускается вниз, и ролики выводят уложенный кирпичный поддон для горизонтальной и вертикальной обвязки и упаковки с помощью ПЭТ-лент из стальных профилей.

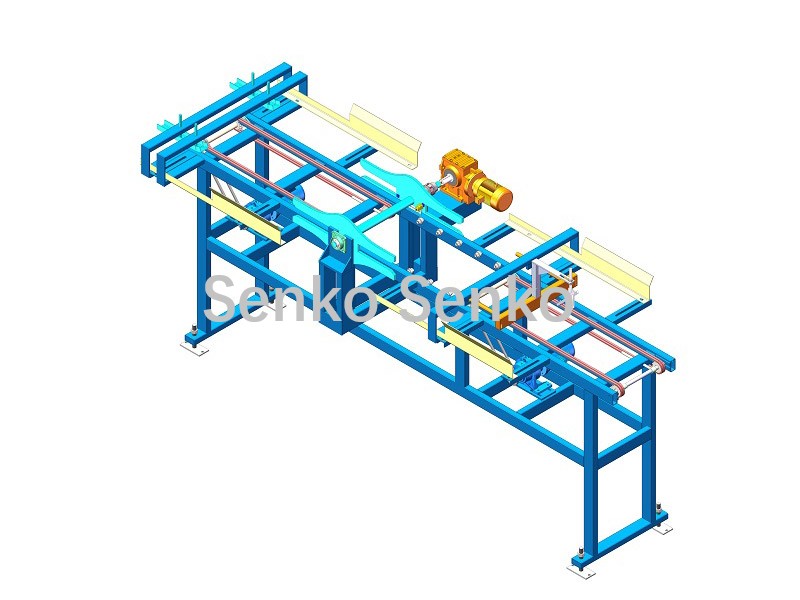

Работник по перемещению и переворачиванию поддонов:
После разделения кирпичей пустой поддон перемещается вперед с помощью цепи. На цепном конвейере может быть установлен механизм переворачивания, который переворачивает пустой поддон, после чего пустой поддон подается в паллетировочную машину.
Паллетировочная машина/машина для штабелирования паллет:
Пустые поддоны по одному подаются внутрь и опускаются вниз, образуя стопку. После того, как стопка сформирована, она опускается вниз, и конвейер отправляет сложенные поддоны наружу, где их подбирает вилочный погрузчик.

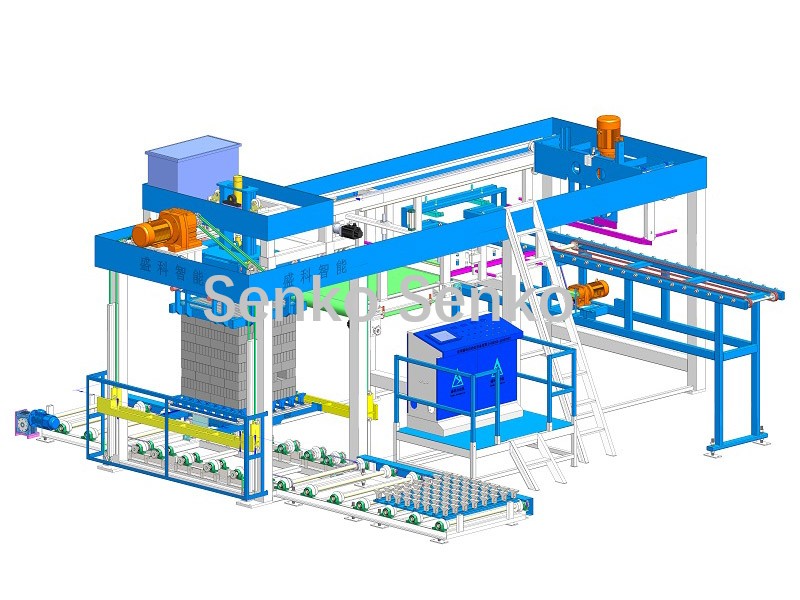

Отображение структуры:
Информация о параметрах:
| Элемент | MDJ-Z1200C |
| Масса | 12 тонн |
| Размер оборудования | 18000×8000×4500 мм |
| Суммарная мощность | 30 кВт |
| Максимальная высота изделия | 200 мм (с возможностью индивидуальной настройки) |
| Диапазон размеров лотков | 1400-850 мм (настраиваемый) |
| Форма для штабелирования | Прямоугольная или квадратная крестообразная укладка |
| Цикл укладки | 12-18 секунд на слой |
| Максимальный размер штабелирования | 1200×1200×1450 мм |
| Электродвигатель штабелирующего подъемника | 7,5 кВт |
| Питание двигателя поворотного стола для штабелирования | 1,1 кВт |
| Мощность толкающего двигателя | 4,8 кВт (сервопривод) |
| Поворотный ремень, планетарный редуктор, мощность | 2,0 кВт |
| Захватный планетарный редуктор мощностью | 2,0 кВт |
| Оплата | Банковский перевод или аккредитив по предъявлению |
| Происхождение продукта | Цюаньчжоу, Фуцзянь, Китай |
| Порт отправки | Сямэнь |
| Время выполнения | 15 дней |

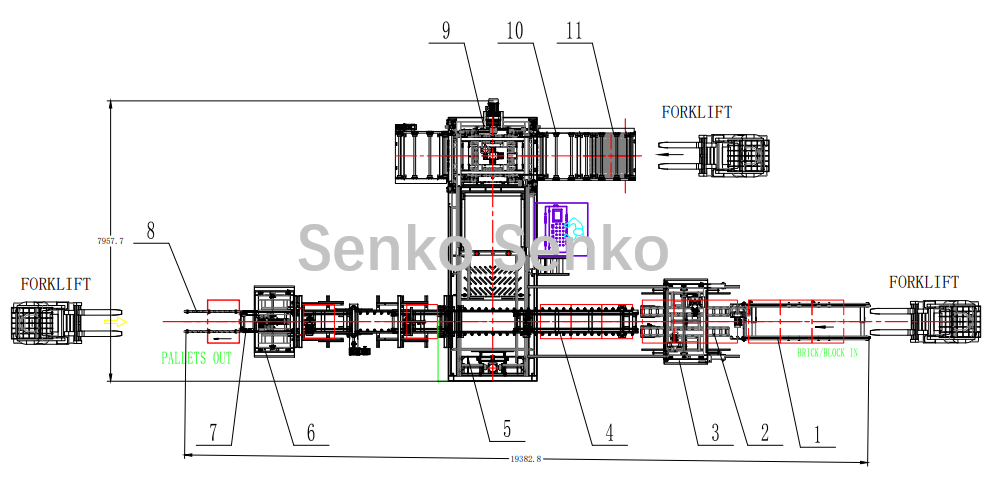

Схема проекта
| 1. Рама для разгрузки поддонов | 2. Ролик для разгрузки паллет | 3. Подъемник для поддонов | 4. Паллетный конвейер |
| 5. Толкатель поддонов | 6. Паллетировочный блок | 7. Конвейер для выгрузки поддонов | 8. Каркас из поддонов |
| 9. Основная штабелирующая машина | 10. Рама роликового приемника штабеля | 11. Лоток для штабелирования |
Преимущества продукта:
1. Освобождает рабочую силу, заменяя рабочих, занимающихся ручной укладкой кирпичных блоков, и решая проблему перемещения тяжелых грузов.
2. Предусмотрены отверстия для зубьев вилочного погрузчика, что позволяет сэкономить на стоимости поддонов.
3. Автоматизированная работа, не зависящая от погодных условий.
4. Последующая погрузка/разгрузка с помощью вилочного погрузчика осуществляется с высокой эффективностью, не повреждая кирпичи, и количество продукции хорошо контролируется.
5. Зажим и установка с помощью захватной головки, обеспечивающие плотную укладку кирпичей без их повреждения.
6. Разделение кирпичных блоков и их извлечение/размещение происходят одновременно, что приводит к повышению эффективности сборки (укладки).
Изделия, отвержденные в несколько слоев:
