Интеллектуальный штабелер для кирпича и блоков — это интеллектуальное оборудование для штабелирования кирпича, разработанное с использованием запатентованной технологии с зарезервированными зазорами для укладки. Эта система штабелирования кирпича/блока решает проблемы ручного штабелирования, высокой трудоемкости, низкой производительности и недостаточной механизации загрузки и выгрузки готовой продукции, характерные для существующих простых линий по производству блоков. Это новейшая разработанная система быстрого штабелирования. Как правило, эта система размещается отдельно рядом с камерой твердения продукции. Для хорошо затвердевших изделий штабелирование может производиться на месте или подключаться к линии по производству блоков для обеспечения штабелирования в режиме реального времени.
Полноприводный штабелер для кирпичей/блоков (модель: MDJ-Z1200B)

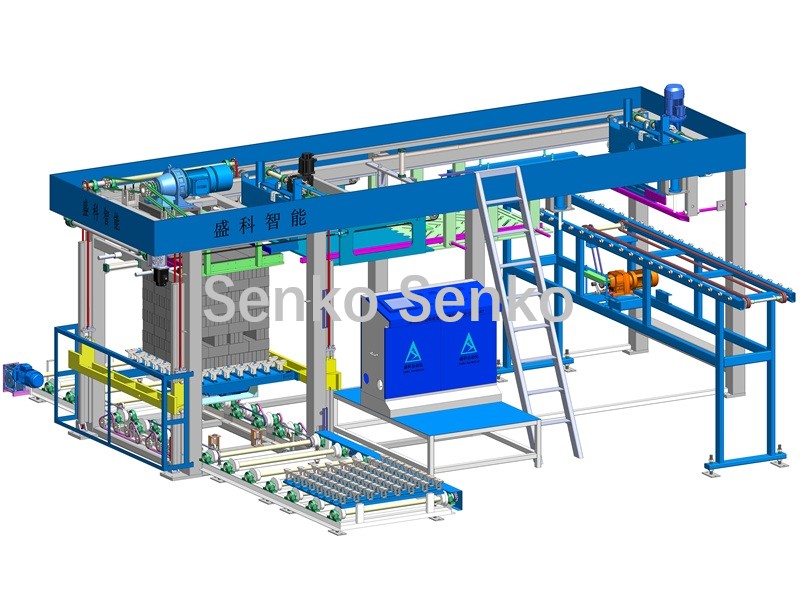

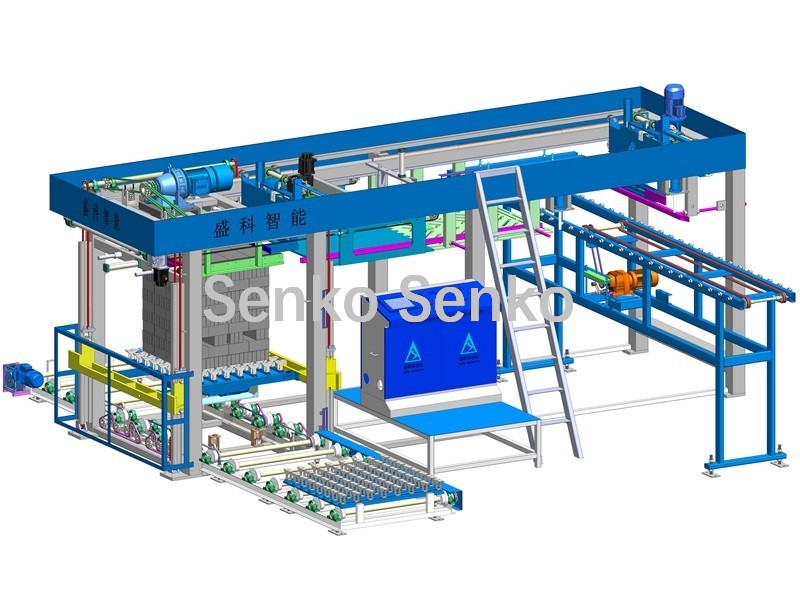

Вся машина состоит из поддона с элеватором для затвердевшего кирпича/блоков, основного штабелирующего устройства, толкателя/опрокидывателя поддонов, паллетизатора и т. д., что позволяет создавать бездонные поддоны для штабелирования кирпича. Вся машина приводится в движение серводвигателями и пневматической системой, а электропривод осуществляется с помощью частотно-регулируемого привода, что обеспечивает интеллектуальные, стабильные, скоростные характеристики, низкое энергопотребление и компактные размеры. Данная производственная линия обладает высокой степенью автоматизации, а весь процесс контролируется компьютерным пультом управления, что не только снижает трудозатраты, но и повышает эффективность и производительность.

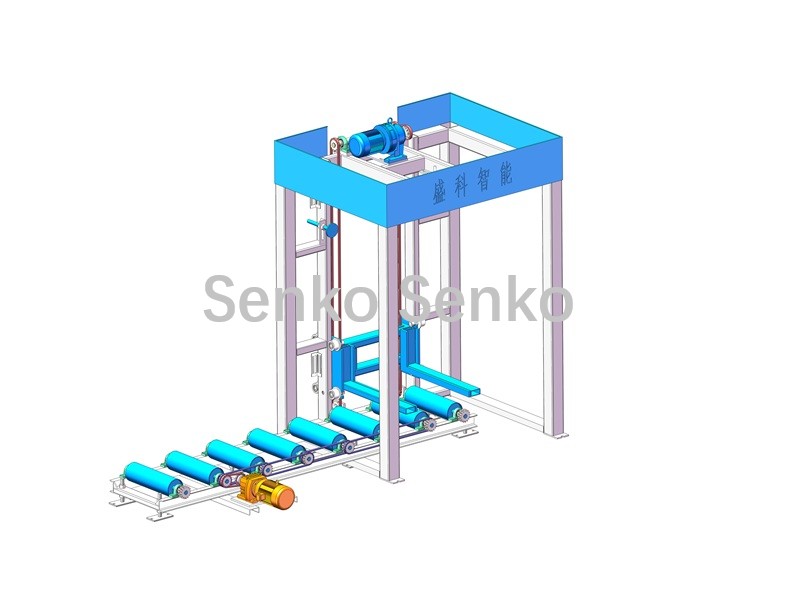

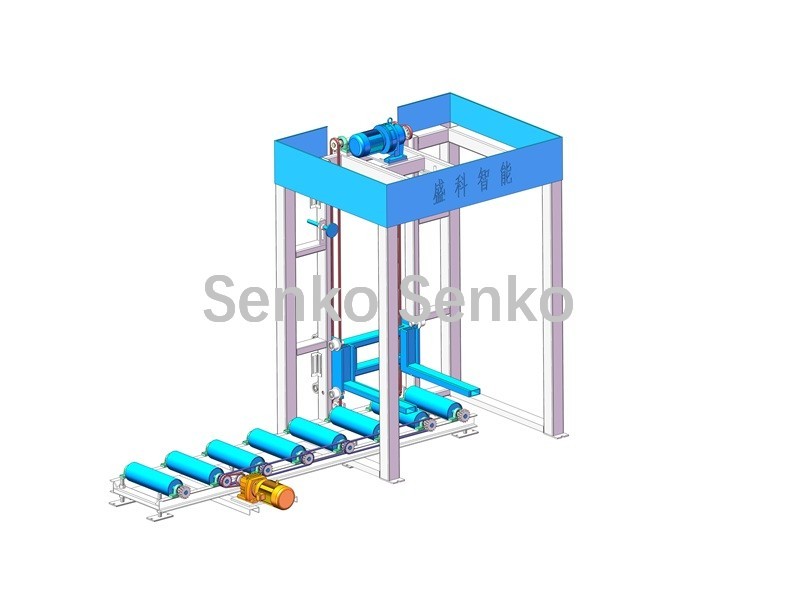

Подъемное устройство для поддонов, загруженных кирпичами/блоками:
Кирпичные поддоны, доставляемые погрузчиком, каждый из которых загружен затвердевшими кирпичами/блоками, транспортируются в зону ожидания подъема поддонов. Подъемная машина последовательно захватывает кирпичные поддоны слой за слоем, спереди и сзади, сверху и снизу, и отправляет их на конвейер перед разделением кирпичей/блоков на поддоны.

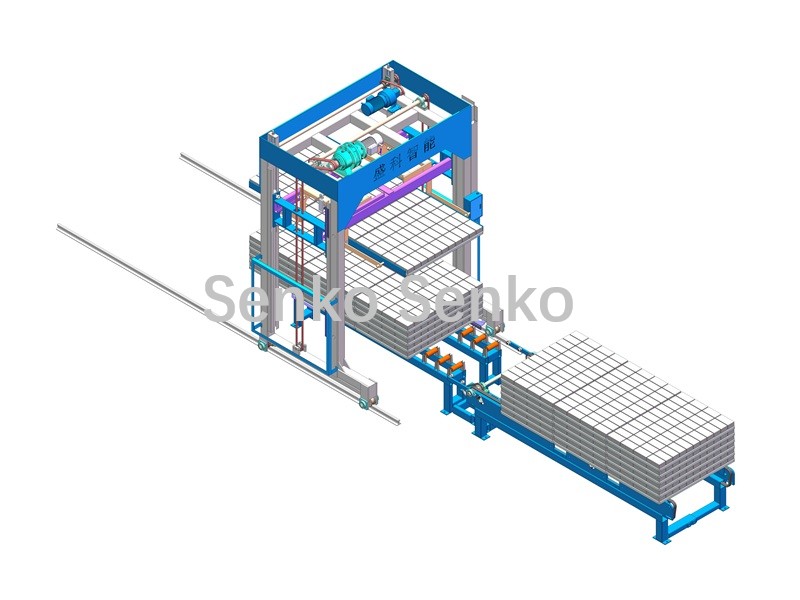

Основная штабелирующая машина:
Толкатель 3 проталкивает подаваемые кирпичи/блоки к паллетировочной волочильной плите, паллетировочная волочильная плита перемещается вперед в положение штабелирования, толкатель 4 опускается, останавливая кирпичи/блоки на волочильной плите, волочильная плита отступает назад, кирпичи/блоки на волочильной плите падают и штабелируются последовательно, обеспечивая укладку затвердевших кирпичей/блоков на паллету. Толкатель 4 управляется сервомотором, который может обеспечивать резервирование отверстий для вилочного погрузчика. После формирования паллеты он опускается вниз, и ролики выводят паллеты с уложенными кирпичами для горизонтальной и вертикальной обвязки и упаковки с помощью стальных ПЭТ-лент.

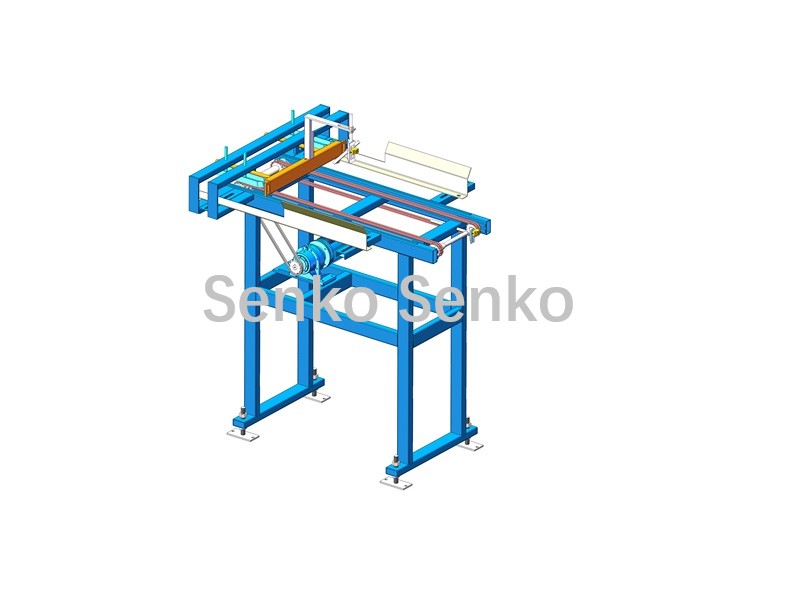

Работник по перемещению и переворачиванию поддонов:
После разделения кирпичей пустой поддон перемещается вперед с помощью цепи. На цепном конвейере может быть установлен механизм переворачивания, который переворачивает пустой поддон, после чего пустой поддон подается в паллетировочную машину.
Паллетировочная машина/машина для штабелирования паллет:
Пустые поддоны по одному подаются внутрь и опускаются вниз, образуя стопку. После того, как стопка сформирована, она опускается вниз, и конвейер отправляет сложенные поддоны наружу, где их подбирает вилочный погрузчик.

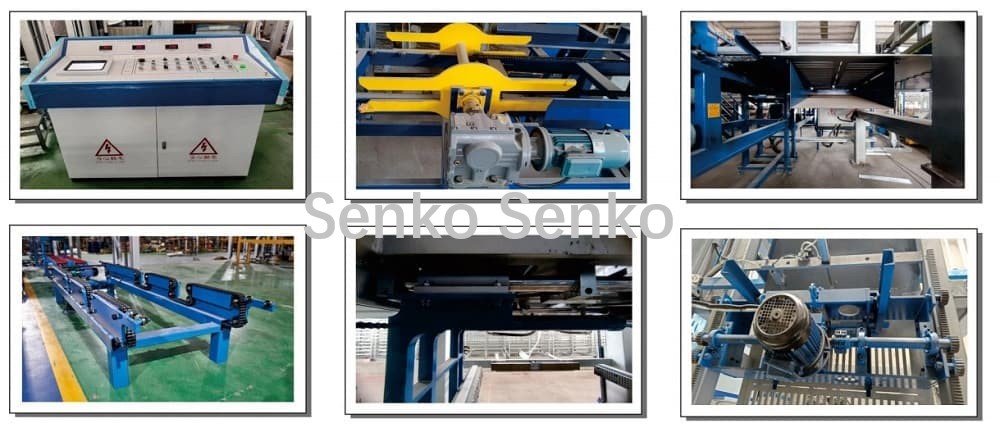

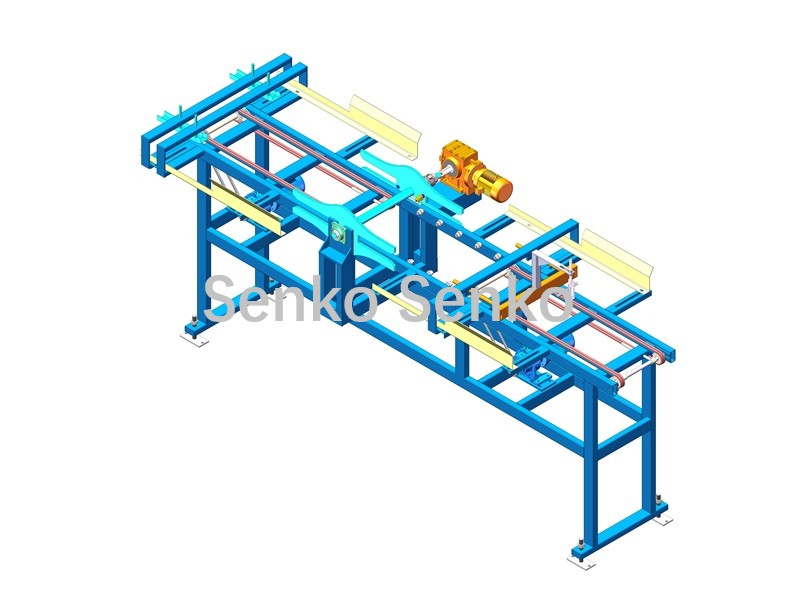

Отображение структуры:
Информация о параметрах:
| Элемент | MDJ-Z1200B |
| Масса | 12 тонн |
| Размер оборудования | 16000×7000×3200 мм |
| Суммарная мощность | 28 кВт |
| Максимальная высота изделия | 200 мм (с возможностью индивидуальной настройки) |
| Диапазон размеров лотков | 1400-850 мм (настраиваемый) |
| Форма для штабелирования | Прямоугольная или квадратная крестообразная укладка |
| Цикл укладки | 18-23 секунды на слой |
| Максимальный размер штабелирования | 1200×1200×1450 мм |
| Электродвигатель штабелирующего подъемника | 7,5 кВт |
| Питание двигателя поворотного стола для штабелирования | 1,1 кВт |
| Мощность толкающего двигателя | 4,8 кВт (сервопривод) |
| Питание второго толкающего двигателя | 2,0 кВт |
| Оплата | Банковский перевод или аккредитив по предъявлению |
| Происхождение продукта | Цюаньчжоу, Фуцзянь, Китай |
| Порт отправки | Сямэнь |
| Время выполнения | 15 дней |

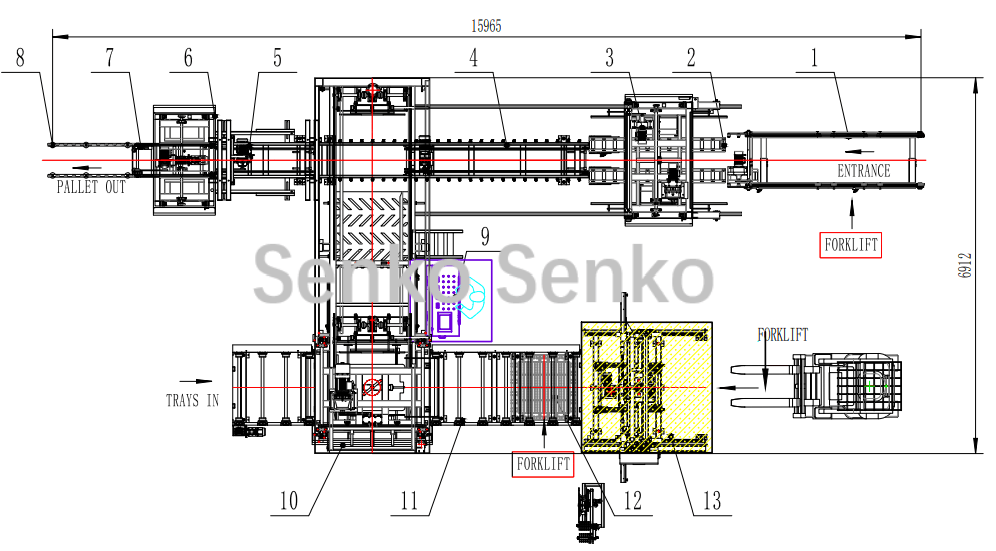

Схема проекта
| 1. Рама для разгрузки поддонов | 2. Ролик для разгрузки паллет | 3. Подъемник для поддонов | 4. Паллетный конвейер | 5. Толкатель поддонов |
| 6. Паллетировочная машина | 7. Поддоны выводятся с конвейера. | 8. Держатель поддона | 9. Шкаф управления E | 10. Штабелеукладчик |
| 11. Лоток для штабелирования | 12. Конвейер для подносов | 13. Упаковочная/отрывная машина |

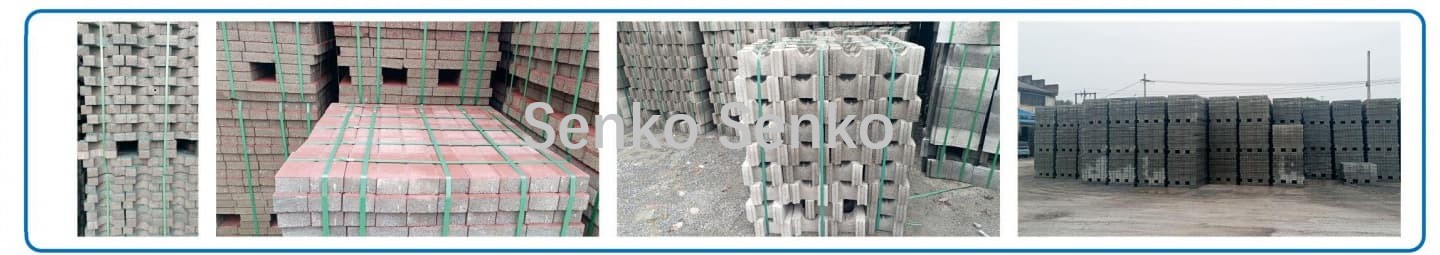

Изделия, отвержденные в несколько слоев:
